من أهم دروس الفيزياء هي قوانين التوصيل على التوالي والتوازي pdf ويحدث فيها العديد من اللغط والأخطاء في فهم هذا القانون وتدريباته وتطبيقه أيضًا، وبالتالي التعرف جيدًا على التوصيل على التوالي وعلى التوازي أيضًا بل والتعرف على الفروق البسيطة بين الطريقتين وفهمهم بكل بساطة.
المحتويات
الدوائر الكهربائية
الدائرة الكهربائية هذه الآلية التي يتم من خلالها الحصول على تيار كهربائي موصل لتشغيل إحدى الأجهزة الكهربائية.
بل وإنارة اللمبات وغيره من المواد التي تستخدم في تشغيله الدائرة الكهربائية والتيار الكهربائي بشكل عام.
تحتوي الدائرة الكهربائية على مجموعة من المكونات الإلكترونية وتكون نقطة البداية في هذه الدائرة هي نفسها نقطة النهاية.
والدائرة الكهربائية حتى تعمل فإن هناك طريقتين للتوصيل، إما من خلال التوصيل على التوالي أو التوازي، ولكل طريقة فيهم آلية عمل معينة.
مكونات الدائرة الكهربائية
قبل التعرف على طرق التوصيل على التوالي والتوازي pdf لابد أن نتعرف على مكونات هذه الدائرة الكهربائية، وهي كالتالي:
- مصدر كهربائي: يعمل هذا المصدر على على تزويد تلك الدائرة بالطاقة اللازمة لتحريك التيار الكهربائي، مثل البطارية.
- ممرات التوصيل الكهربائي: هي عبارة عن مسارات تسمح بتوصيل التيار الكهربائي ويبدأ المسار من القطب السالب متجهًا للقطب الموجب.
- حامل كهربائي: المكون الرئيسي للدائرة الكهربائية، وهو الذي تعمل الدائرة لتشغيله، مثل المصباح الكهربائي.
فوائد التوصيل على التوالي
يتم استخدام الطريقتين في توصيل الدوائر الكهربائية والحصول على تيار كهربائي، ولكن لكل نوع طريقة توصيل، والتوصيل على التوالي يتم كالتالي:
- يتم توصيل الدائرة الكهربائية على التوالي عندما يكون التيار الكهربائي يسير في مسار واحد فقط.
- يمر هذا المسار بكافة مكونات الدائرة الكهربائية.
- حيث يتم توصيل المقاومات على طريقة التوالي عن طريق ربط المقاومات على المستوى والفرع نفسه بدون أي مساعدات خارجية.
- في هذا النوع يتم ربط المقاومة الأولى بالثانية والثانية بالثالثة وهكذا بشكل متتالي ومتساوي.
- وبالتالي يكون مقدار التيار الكهربائي في تلك النوع في كافة المقومات متساوي في الجميع.
- أما بالنسبة لما يتميز به التوصيل على التوالي هو إنه يكون مقدار التيار الكهربائي فيه متساوي في جميع المقاومات الموجودة في الدائرة.
قوانين التوالي والتوازي
بعد التعرف على التوصيل على طريقة التوالي فإن هناك أيضًا الطريقة على التوازي وهي تكون كالتالي:
- ذكرنا من قبل أن التوصيل على التوالي يتم بشكل مباشر بين كافة المقومات الموجودة في الدائرة الكهربائية.
- على عكس التوصيل على التوازي يتم من خلال فروع متنوعة، يتم توصيل كل مقاومة بالمقاومة الأخرى عن طريق تلك الفروع.
- وبالتالي تكون كل مقاومة في فرع من فروع الدائرة الكهربائية، ويتم ربطها بشكل رأسي مع المقاومة الأخرى.
- يتميز التوصيل على التوازي هو إنه يكون مقدار الجهد المبذول في كافة المقوامات والفروع متساوي أيضًا بينهم.

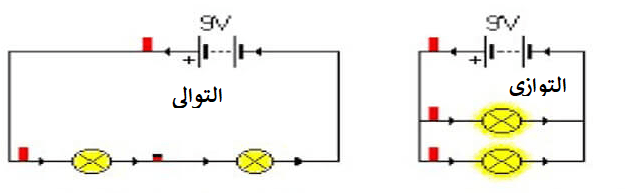

الفرق بين التوصيل على التوالي والتوازي pdf
بعد التعرف على كل نوع من أنواع التوصيل على حدا، فإن هناك مجموعة من الفروق التي توجد بين التوصيل على التوالي والتوازي pdf وهما:
يمكنكم معاينة الفرق بين التوصيل على التوالي والتوازي بصيغة pdf الرابط التالي
التوصيل على التوالي والتوازي pdf
- يكون التيار الكهربائي المار بين كافة أطراف الدائرة الكهربائية متساوي في حالة التوصيل على التوالي.
- أما في حالة التوصيل على التوازي يكون كل جهد مبذول في كل جزء من الدائرة متساوي.
- يختلف الجهد الكهربائي في حالة التوصيل على التوالي في كل جزء من الدائرة، ويختلف أيضًا بين كل مقاومة إلى أخرى.
- في حالة التوصيل على التوالي يكون التيار المار بين كافة مكونات الدائرة الكهربائية متساوي، على عكس التوصيل على التوازي.
- في التوصيل على التوازي يكون مقدار التيار المار في كافة المكونات متساوي مع مقدار التيار المتدفق من مصدر الجهد.
